一、ATOM 1024成像设备的技术参数
| 型号 |
ATOM1024-01 |
ATOM1024-02 |
ATOM1024-03 |
|
描述 |
Camera Link |
GigE |
LVTTL |
|
操作温度范围 |
-40°C to 60°C |
-20°C to 60°C |
-40°C to 60°C |
|
存储温度范围 |
-45°C to 70°C |
-25°C to 70°C |
-45°C to 70°C |
|
14bit图像数据输出 |
Camera Link |
GigE |
LVTTL |
|
串行数据接口 |
Camera Link |
GigE |
LVTTL level UART |
|
图形用户界面 |
内含 |
内含 |
内含 |
|
尺寸（不包含镜头尺寸） |
2.4"x 2.7"x 2.7" W x H x L |
2.4"x 2.7"x 3.7" W x H x L |
2.4"x 2.7"x 3.7" W x H x L |
|
重量（不包含镜头质量） |
< 0.4 kg |
< 0.5 k |
< 0.25 kg (< 0.1 kg electronics only) |
|
输入电压 |
6-12 VDC |
6-12 VDC |
3.3 or 3.6 VDC |
|
功耗 |
< 2.2 W |
< 3.6 W |
< 1.7 W |

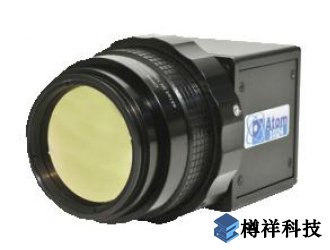

ATOM™ 1024:非制冷，XGA分辨率的红外相机
帧频：30Hz XGA,60H VGA
低功耗：3W
探测器热敏度<50mK
重量轻
像素尺寸：17μm
光谱范围：8-14μm
红外探测器非致冷热辐射仪
像素1024×768分辨率
像素间距17μm
光谱范围8-14μm
频率30Hz XGA
(可选：60Hz VGA)
热时间常数<10ms
探测器灵敏度(f/1)<50mK
成像响应时间<4s
视频输出非均匀性校正，
自动/手动调增益,BPR,数码变焦，数码滤波，内部测试
外部同步
结合先进的1024 x768分辨率的热辐射成像数列技术,Atom 1024非致冷红外摄像机提供分辨率极***的XGA格式。相机注重细节，具有优良的热灵敏度。相机外形小巧，功耗低，容易被集成，适合大范围的军事系统和COST热成像系统。
Atom 1024的热时间常数小，即使是获取快速移动的物体的图像，也能产生优越的热图像质量。是手持成像系统，地面车辆监控系统和机载EOIR平台，先进的夜视系统的理想选择。
二、特点
1024×768分辨率，像元尺寸17μm
探测器热灵敏度<50mK
频率：30Hz XGA和60Hz VGA
热感应时间常数<10ms
低消耗<1.7W
军用标准选项
三、优势
XGA分辨率适合***性能要求应用
光谱范围广，检测性能优
动态视频流畅，无拖尾
图像清晰，减少运动物体的图像模糊，
电池寿命长
适合集成于系统
注意： [1]开放式的封装
[2]硬碳图层镜头
[3]***耐用图层的镜头
