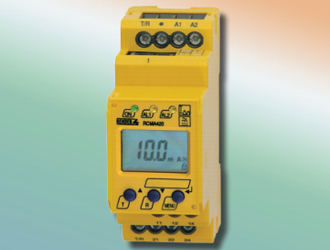

本德尔接地故障继电器 AC / DC系统 RCMA420

　 接地和HRG系统的接地故障产品

　　AC / DC系统

　　BENDER的RCMA系列接地故障监控器利用新技术来检测交流和直流系统的接地故障。RCMA系列监视器具有实时显示测量的接地故障电流的数字显示器。可提供多种可调跳闸电平和输出。

　　描述

　　用于接地和***阻抗接地AC / DC系统的数字接地故障监视器

　　技术公告/数据表该器件满足或超过了即将到来的2014年NEC 250.167(B)代码，适用于接地直流系统的接地故障检测。

　　RCMA420监测接地和***电阻接地交流系统(单相和三相)以及纯直流和混合交流/直流系统中的接地故障电流。RCMA420读取真实的RMS值，并在内置的数字显示屏上实时显示读取的接地故障电流。

　　RCMA420具有从10 mA到500 mA无级调节的设定值。与主报警值一起，可设置预警报警，设置为主报警值(50〜100%)的百分比。

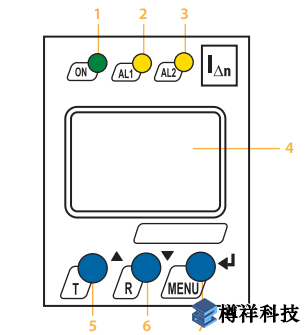

　　设备的所有设置都通过设备的板载，易于使用的菜单进行更改。可以使用三个单***的时间延迟 - 行程延迟(0至10秒)，启动延迟(0至10秒)和释放延迟(0至99秒)。两个SPDT报警继电器可以设置为正常通电或正常断电操作，并可设置为闭锁或非锁定操作。外部BENDER电流互感器需要操作。

　　兼容的电流互感器包括W20AB，W35AB和W60AB。

　　主要特点：RCMA420

　　接地和***阻抗接地交流/直流系统的接地故障监测

　　真RMS读数

　　数字显示实时显示接地故障电流

　　可调节响应值从10 mA到500 mA

　　许多不同的电流互感器尺寸

　　内置测试和复位按钮

　　用于外部测试和复位的连接

　　带模拟输出的可选版本

　　响应延迟，启动延迟和发布延迟时间可调

　　锁定或非锁定操作，可选

　　2个SPDT Form-C触点输出，正常通电或断电操作，可选

　　应用：RCMA420

　　接地和***电阻AC / DC系统中的接地故障检测

　　分支监控

　　变频器(VFD)

　　电池和电池备份系统

　　电机和电机控制系统

　　发电机，便携式和固定式

　　报警系统，安全装置

　　一般工业系统

　　控制和控制系统

　　热追踪系统
