转子支撑整体刚度不足故障

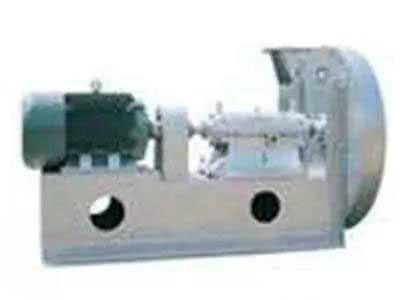

　　箱体支撑的旋转设备，如下图，由于安装方便，一些中小型企业的旋转设备多采用该支撑方式，但由于箱体铁板较薄、框架薄弱的因素，60%以上都存在着支撑刚度不足问题，表现出柔性支撑特性，该设备支撑问题特点为：地脚连接螺栓不足以紧固箱体支撑，或者地脚螺栓连接紧密，由于箱体整体静刚度不足，所以箱体及设备振动依然剧烈。

　　当箱体刚度存在严重不足时，其固有频率可能会低于转速频率，升速过程中将出现剧烈振动，形成转频共振，当越过共振频率后振动逐渐减小，根据现场观察很多此类设备即使在额定转速时依然在共振区内，而且由于电机变频调速的普遍应用，运行转速可能正好接近或落入共振频率范围，因此导致该设备无法正常运行。

　　另外由焊接而成，且支撑较***的刚架基础，也容易出现支撑刚度不足故障。振动特征与箱体支撑相同，可通过焊接加强筋进行处理。

　　对于箱体式支撑薄弱问题的普遍解决方法是：在箱体内增加拉筋的同时填充混凝土，根据现场反馈，此种方法有效率达100%;当箱体刚度略有不足时，也可通过直接增加箱体横向槽钢拉筋予以解决。
