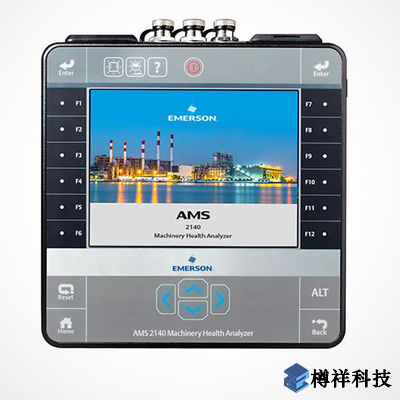

AMS 振动分析仪的振动分析基本概念

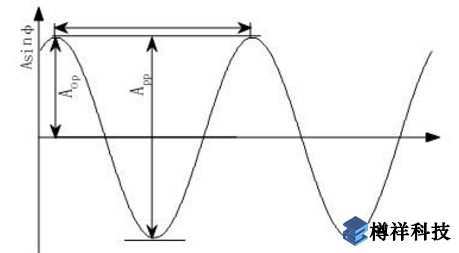

       振动是一个动态量。图 所示是一种简单的振动形式-简 谐振动，即振动量按余弦(或正弦)函数规律周期性地变化，幅值反映了振动大小;频率反映了振 动量动态变化的快慢程度;相位反映了信号在t=0时刻的初始状态。

　　可见，为了完全描述一个振动信号，必须同时知道幅值、频率和相位这三个 参数，人们称之为振动分析的三要素。

　　振动是一个动态变化量。为了突出反映交变量的影响，振动监测时常取波形中正、负峰值的差值作为振动幅值，又称为峰峰值。

　　简谐振动是一种简单的振动形式，实际机组上发生的振动比简谐振动要复杂得多。不管振动多么复杂，由信号分析理论可知，都可以将其分解为若干具有不同频率、幅值和相位 的简谐分量的合成。

　　旋转机械振动分析离不开转速，为了方便和直观起见，

　　常以 1x 表示与转动频率相等的频率，又称为工(基)频;以 0.5x、2x、3x 等表示与转动频率的 0.5 倍、2 倍和 3 倍等相等的频率，又称为半频、二倍频、三倍 频。

　　采用信号分析理论中的快速傅立叶变换(FFT)可以快速、方便地求出复杂振动信号中所含频率分量的幅值和相位。该过程称 为频谱分析，并已成为振动故障分析领域᳔基本和常用的工具。 频谱分析所起的作用可以概括为以下两点：

　　(1) 不同故障所对应的频率不同。例如：转子不平衡故障的 频率为工频，汽流激振和油膜振荡等故障的频率为低频，电磁激 振等故障的频率为***频等。频率特征是故障判断的必要条件。某 种故障必然具备相应的频率特征。因此，根据频谱分析结果可以 对故障性质作一个初步、定性判断。本书第 3～5 章将详细介绍 每一种故障的频率特征。

　　(2) 多种故障的频率特征具有很强的相似性，频率特征并不 是故障判断的充分条件。例如，热变形、不平衡、共振、刚度不 足、摩擦等故障的特征频率都是工频，仅根据频率特征无法将故障原因进一步定量细化。为了能确诊故障原因，振动分析必须结 合过程参数和相关试验数据进行，突出相似故障之间的微小差别。
