振动分析仪的振动测量及振动分析

　　宽带振动测量是用于诊断一般机器状况的***广泛使用和成本有效的方法。

　　通过这种类型的测量，有两个关于机器状态监测的ISO建议，大量使用的ISO 2372和更近的ISO 10816，这是更换旧的标准。

　　ISO 10816的特点

　　在三个方向(水平，垂直，轴向)进行测量。

　　机器状态通常基于返回RMS值的宽带振动测量来诊断。根据机器类型，ISO 10816可将较低的频率范围灵活设置在2到10 Hz之间。上限频率为1000 Hz。

　　ISO 10816与术语振动幅度一起运行，根据机器类型，振动幅度可以是振动速度，加速度或位移的RMS值。如果测量出这些参数中的两个或更多个参数，则振动强度是返回相对较***RMS值的值。对于某些机器，ISO 10816还可以将峰 - 峰值识别为条件标准。

　　标准包括几个部分，每个处理一些类型的机器，具有区分可接受的振动(绿色范围)，不令人满意的振动(黄色范围)以及将减少(红色范围)的损坏的振动的极限值表。

　　振动分析(EVAM)

　　EVAM代表评估振动分析方法，该方法生成三组机器状态数据：

　　1、条件参数，是描述机器振动各个方面的测量值和计算值。

　　2、借助预设的故障症状，可以发现，突出显示和评估显着线型的振动光谱。

　　3、根据条件参数和症状值的统计评估，设备特定条件代码(绿色，黄色，红色)和条件值。

　　对于每个测量点，用户可以进行单***选择，并定义***适合监视单个机器的数据类型。替代方案包括：

　　1、包络

　　2、时间同步平均

　　3、带报警和平均测量结果，提***了报警的可靠性

　　4、时间信号分析，从原始信号直接对各种症状进行详细评估

　　由共振或其他干扰源引起的随机***读数被过滤掉，从而将误报数量减到***小。

　　时间信号分析

　　时间信号是来自机器的所有频率的评估和计算的源。时间信号是来自传感器的电信号，并且反映了在机器中发生的所有事件。它显示事件之间的时间和从事件生成多少能量。可以区分在FFT频谱中以相同模式发生的各种故障。

　　条件参数

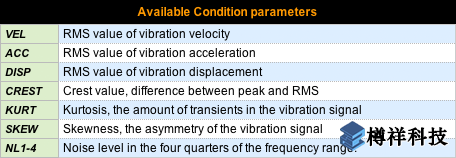

　　在所选频率范围内测量条件参数。它们可以单***激活，并显示在测量结果表和图表中。可用条件参数有：

　　峰值和峰峰值显示在为时间信号选择的单位中。

　　频谱分析与“症状”

　　为了便于光谱图案识别，EVAM提供了一系列现成的“故障症状”。这些是突出显示光谱线图案并显示线RMS值的总和作为症状参数(可评估和趋势化)的说明。大多数症状通过使用rpm作为变量进行自动配置，因为需要某些输入，例如转子上的叶片数量。当测量点设置时，Condmaster中的菜单中选择了合适的症状和症状组。

　　机器特定条件代码

　　在Condmaster中，可以在所有活动参数上设置报警限制。一旦收集了测量结果，就可以创建一个EVAM'标准'，将新的参数值与统计平均值进行比较，并显示一个与绿色 - 黄色 - 红色刻度无关的条件值。

　　相位测量

　　A相是以旋转度表示的时间延迟。我们计算转速计脉冲通过与振动传感器之间的转速频率分量峰值之间的时间延迟。所呈现的值是相对角度，而不是绝对值，因为传感器或电子电路中没有相位滞后的补偿。
