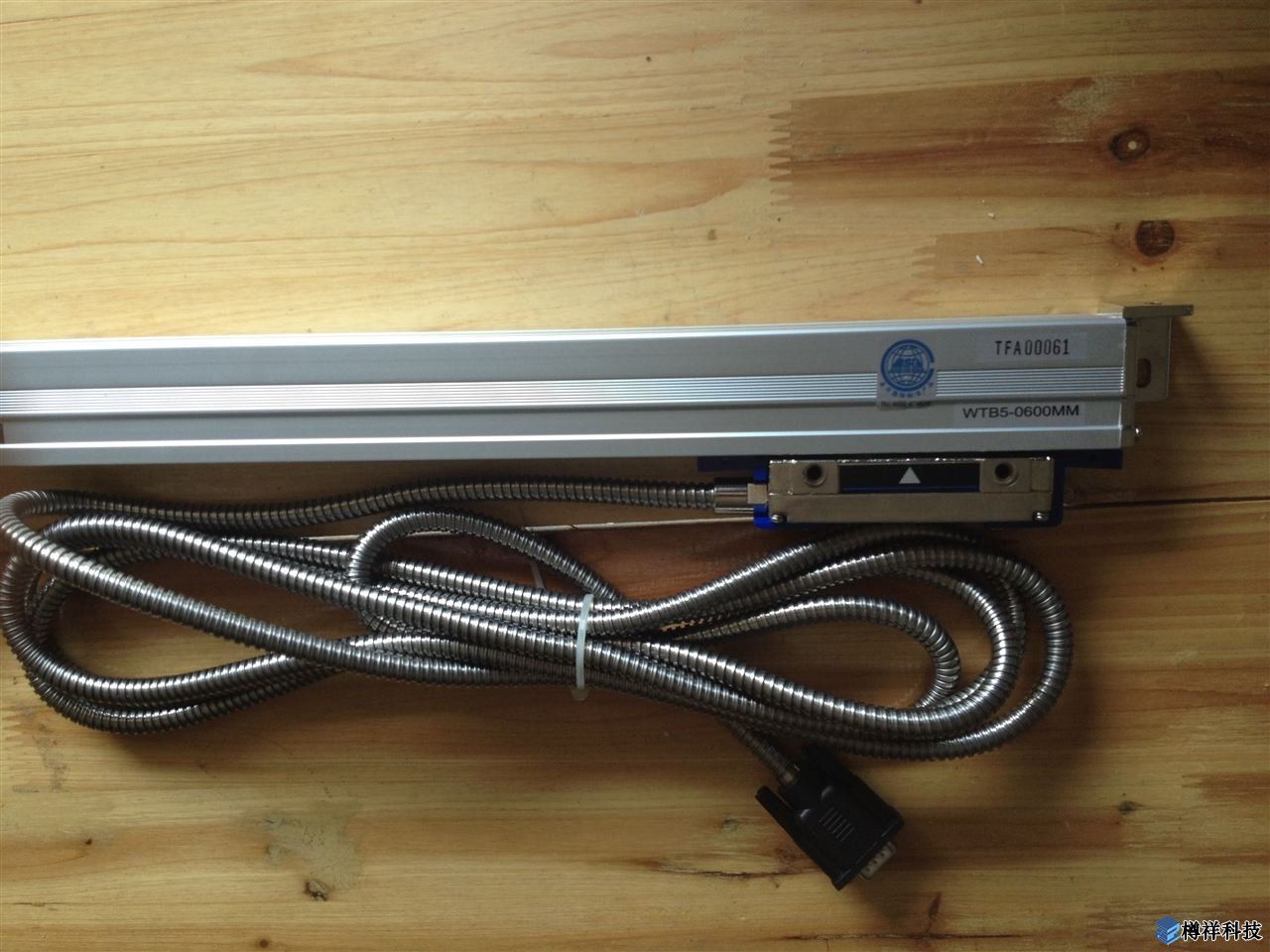

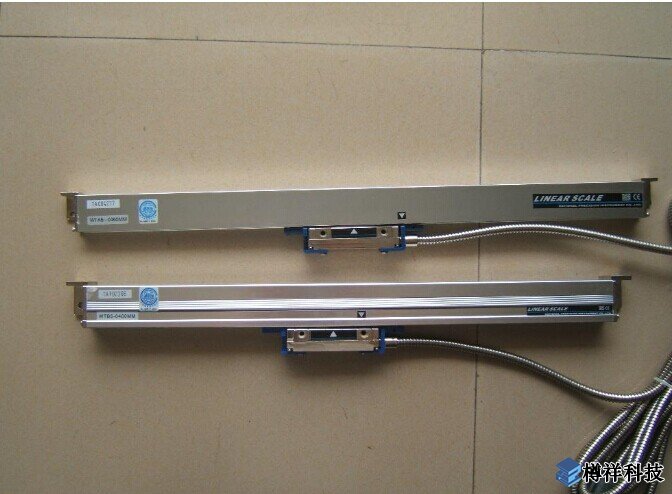

WTB1系列万濠RATIONAL光栅尺常见故障检测及维修

WTB1系列万濠RATIONAL光栅尺常见故障检测及维修的型号有

WTB1-0050mm WTB1-100mm WTB1-0150mm WTB1-0200mm WTB1-0250mm WTB1-0300mm
WTB1-0350mm WTB1-0400mm WTB1-0450mm WTB1-0500mm WTB1-0550mm WTB1-0600mm
WTB1-0650mm WTB1-0700mm WTB1-0750mm WTB1-0800mm WTB1-0850mm WTB1-0900mm
WTB1-0950mm WTB1-1000mm WTB1-1100mm WTB1-1200mm WTB1-1300mm WTB1-1400mm

WTB1-1500mm WTB1-1600mm WTB1-1700mm WTB1-1800mm WTB1-1900mm WTB1-2000mm

WTB1-2100mm WTB1-2200mm WTB1-2300mm WTB1-2400mm WTB1-2500mm WTB1-2600mm
WTB5-2100mm WTB5-2800mm WTB1-2900mm WTB5-3000mm WTB1-3100mm WTB1-3200mm

WTB1系列万濠RATIONAL光栅尺常见故障检测及维修的规格特点及技术参数：

1.采用自主设计的光学镜头组成的单一大面积光源，比一般的LED光源有更好的平行性和光强的均匀性，从而确保***分辨力状态的稳定性；
2.单一大面积光源克服了传统采用四对管LED光源老化不同步的问题，一年后信号的可靠度大幅提升，减少后期的维修成本；
3.接收模块采用精心挑选6只大面积光电二极管封装成一体，保证了电参数的一致性，确保***质量信号输出，提***了抗污染能力及定位精度和响应速度；
4.采用一体注塑成型带金属软外壳保护的双层屏蔽线，防水，稳固可靠，特别适合远距离传输，信号抗干扰能力强。　　
5.采用自主研发的弦波信号细分芯片，纯硬件处理，转换速度快，增量A/B正交信号输出***达2.5MHZ；
6.每根光栅尺都经过严格的检验、测试，并可提供精度检测报告，确保产品质量及质量可追溯性；
7.滑动采用***质量进口五只轴承，能保证长时间工作重复定位性；
8.尺身采用铝合金型材经阳极处理，尺头采用合金压铸镀硬铬，耐腐蚀，能长时间工作在环境恶劣条件下

技术规格参数：

WTB1系列万濠RATIONAL光栅尺常见故障检测及维修：

1、光栅尺接电源后数显表无显示

　　(1)检查电源线是否断线，插头接触是否良好。

　　(2)数显表电源保险丝是否熔断。

　　(3)供电电压是否符合要求。

　　2、数显表间断计数

　　(1)检查光学尺安装是否正确，光学尺所有固定螺钉是否松动，光学尺是否被污染。

　　(2)插头与插座是否接触良好。

　　(3)光学尺移动时是否与其他部件刮碰、摩擦。

　　(4)检查机床导轨运动副精度是否过低，造成光栅工作间隙变化。

　　3、数显表不计数

　　(1)将传感器插头换至另一台数显表，若传感器能正常工作说明原数显表有问题。

　　(2)检查传感器电缆有无断线、破损。

　　4、数显表显示报警

　　(1)没有接光学尺

　　(2)光学尺被污染。

　　5、光学尺移动后只有末位显示器闪烁

　　(1)A或B相无信号或不正常只有一相信号。

　　(2)有一路信号线不通。

　　(3)光敏三极管损坏

　　6、新光栅传感器安装后，其显示值不准

　　(1)安装基面不符合要求。

　　(2)光学尺尺体和读数头安装不合要求。

　　(3)严重碰撞使光栅副位置变化。

　　7、读数头移动发出吱吱声或移动困难

　　(1)密封胶条有裂口。

　　(2)指示光栅脱落，标尺光栅严重接触摩擦。

　　(3)下滑体滚珠脱落。

　　(4)上滑体严重变形。

WTB1系列万濠RATIONAL光栅尺常见故障检测及维修后的注意事项：

（1）光栅尺传感器与数显表插头座插拔时应关闭电源后进行。

（2）尽可能外加保护罩，并及时清理溅落在尺上的切屑和油液，严格防止任何异物进入光栅尺传感器壳体内部。

（3）定期检查各安装联接螺钉是否松动。

（4）为延长防尘密封条的寿命，可在密封条上均匀涂上一薄层硅油，注意勿溅落在玻璃光栅刻划面上。

（5） 为保证光栅尺传感器使用的可靠性，可每隔一定时间用无尘纸清洗擦拭光栅尺面及指示光栅面，保持玻璃光栅尺面清洁。

（6） 光栅尺传感器严禁剧烈震动及摔打，以免破坏光栅尺，如光栅尺断裂，光栅尺传感器即失效了。

（7） 不要自行拆开光栅尺传感器，更不能任意改动主栅尺与副栅尺的相对间距，否则一方面可能破坏光栅尺传感器的精度；另一方面还可能造成主栅尺与副栅尺的相对摩擦，损坏铬层也就损坏了栅线，以而造成光栅尺报废。

（8） 应注意防止油污及水污染光栅尺面，以免破坏光栅尺线条纹分布，引起测量误差。

（9） 光栅尺传感器应尽量避免在有严重腐蚀作用的环境中工作，以免腐蚀光栅铬层及光栅尺表面，破坏光栅尺质量。
