无线振动监测仪如何正确使用？一文带你学会
发布时间：2024-06-07
无线振动监测仪是一种基于现代电子技术和无线通信技术的***端振动监测设备，是一种可移动的无线仪器，主要用于对机械设备的振动状态进行监测、诊断和故障预警，以实现机械设备的可靠性维护和保养，从而优化机械设备的使用寿命和性能，减少设备故障率。
使用无线振动监测仪需要注意以下几点：
1、正确安装
在安装时，需要按照生产厂***提供的安装说明进行安装。通常情况下，需要将其安装在振动源处或者机械设备的振动***大点处。在进行安装时，应该注意确保无线振动监测仪的天线和电源电缆的连接安全和稳定，并且保证其不受到震动或外部干扰的干扰。
2、配置测量参数。
在配置其测量参数时，需要先了解被测振动信号的频率范围和对应的工作状态，然后根据实际需要进行测量参数的配置。比如，可以配置双通道测量，测量轴承径向振动和轴向振动等参数，以及设置相应的报警阈值和前后记录时间等。
3、连接到监控终端。
一旦配置好测量参数，接下来就需要将其连接到监控终端。通常情况下，无线振动监测仪可以直接通过蓝牙和Wi-Fi等无线通信方式连接到PC端或移动终端，实现实时数据传输和监测。在连接时，需要确保连接的稳定和可靠性，避免数据丢失或误传。
4、数据分析与处理。
可以实时采集机械设备振动信号的数据，并将其显示在监控终端上。在分析和处理数据时，需要将数据进行归一化和滤波，从而获得更为准确和有效的振动信号。同时，还需要根据先前配置的报警阈值和前后记录时间等参数，进行故障诊断和预警，及时判断设备的健康状况。

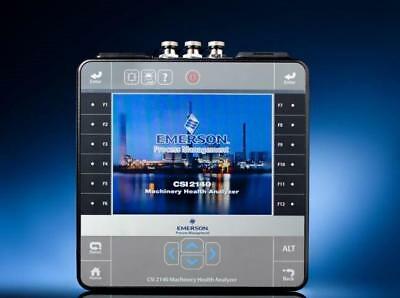

产品规格
|
屋里尺寸
|
|
尺寸
|
8.8(248mm)***、1.57(40mm)深、8.9(226mm)宽
|
|
重量
|
3.95磅（1.79KG）
|
|
LED显示
|
6*4.5(151*115mm)彩色TFT带LED背光
分辨率640*480像素。触屏-XY电阻式。
|
|
键盘
|
轻触式圆顶按钮，12个轻触式圆顶按钮，带背光电致发光面板照明。
|
|
内置支架
|
|
环境
|
|
操作温度
|
-20℃至50℃
|
|
长期储存温度
|
-20℃至35℃(带电池)
|
|
长期储存温度
|
-40℃至65℃（不带电磁）
|
|
环境等级
|
密封外壳，IP-65防护等级
|
|
注意：在***温下储存会显著降低电池使用寿命。
|
|
防爆认证
|
FM和CSA 1级2类(A,B,C,D)组
ATEX和IECEx2区，CE EXll 3G,nA nC llc T4
|
|
电池和充电
|
|
电池类型
|
可充电锂离子电池组
|
|
7.2伏(标称)保护输出
|
|
LED电量显示
|
|
连续使用10小时以上
|
|
标称充电时间4小时
|
|
充电温度：32°至95°F(0°至35℃)
|
测量规格
|
频率分析
|
|
A/D转换器
|
24位精度
|
|
自动积分纠正
|
可对低至0.2Hz的低频振动进行准确测定
|
|
平均方式
|
普通、指数、峰值保持、阶数跟踪、负平均、同步时间
|
|
频谱光标类型
|
单一、谐波、移动谐波、边带和时域波形上的时间/频率
|
|
动态范围
|
转换器具有120dB的动态范围
|
|
频率范围
|
0到10Hz(***小)，0到80kHz(***大)
|
|
频率单位
|
Hz、CPM、阶数
|
|
量程范围
|
加速度传感器输入：0-20V，电压输入：-20V+20V
|
|
噪音基准
|
在***大频率1000Hz时，对于400线的谱图，一般低于20uV
|
|
平均次数
|
路径模式为5000，工作模式为10000
|
|
分辨率
|
100、200、400、800、1600、3200、6400或12800线的分辨率，
真实细化分析可提供***达300000线的邮箱分辨率
|
|
响应
|
对于非积分信号和直流耦合信号，直流响应平坦;1Hz时可选交流偶合-3dB
|
|
坐标
|
线性或对数。在X轴和Y轴上，都可采用线性对数坐标。
|
|
窗口
|
汉宁窗或矩形窗
|
|
数据存储容量
|
|
内存
|
1GB
|
|
外部储存器
|
SD(数字安全卡)。几乎无限的存储空间和现成的SDHC SD卡，
支持容量***达32GB
|
|
数据分析速度
|
|
400线，
1000Hz谱图
|
67%重叠，平均6次/1秒
|
|
1600线，
1000Hz谱图
|
67%重叠，平均3次/1秒
|
输入规格
|
输入信号
|
2-毫安、20伏(标称)，分析仪内置恒流电源为传感器供电，
列如与加速计通道相连的加速度传感器
|
|
全量程输入水平
|
|
加速通道A、B、C、D；电压A、B、C、D
|
|
加速度传感器输入
|
0-20V
|
|
使用100mV/g的加速度传感器时，全量程振动水平为+/-90gs
|
|
电压输入
|
-20V至+20V
|
|
输入阻抗
|
大于125千欧
|
|
输入信号类型
|
|
动态信号
|
单通道/双通道/四通道
|
|
直流信号
|
单通道/双通道/四通道
|
|
RPM/转速信号
|
TTL脉冲
|
|
键盘输入
|
全字母/数字输入
|
|
四通道数据采集
|
同步四通道动态输入+相位
|
|
同步四通道直流输入
|
|
同步四通道路径采集+相位
|
|
同步四通道显示-频谱和波形
|
|
同步四通道瞬态分析+相位
|
|
同步四通道ODS/模态+相位
|
|
同步四通道电压/位移+相位(用于滑动轴承监测)
|
|
同步双轴心轨迹显示【加速度传感器/位移】(用于滚动轴承/滑动轴承监测)
|
|
同步四通道交叉通道+相位
|
|
输入单位类型
|
|
振动信号单元
|
加速度g s
|
|
速度in/sec或mm/sec
|
|
位移Mils或microns
|
|
其他动态信号
|
任何用户自定义单元
|
|
直流信号
|
任何用户自定义单元
|
|
转速仪输入
|
|
RPM范围
|
1至100000RPM
|
|
Tsch输入电平
|
TTL输入，内置用于非TTL信号的调理，可调整触发水平。转速表
|
|
***采集
|
|
PeakVue
|
可选滤波器
|
|
虚拟转速
|
为隐藏的轴生成转速脉冲
|
|
调解
|
可选滤波器
|
|
无线
|
|
蓝牙
|
2.0 2类(可选项)
|
|
范围可至10米
|
|
Wi-Fi
|
802.11b/g
|
|
范围可至33米
|
|
保质
|
保质期12个月
|
连接PC
|
要求
|
|
连接/输出
|
USB 2.0，100M以太网
|
|
可兼容软件
|
AMS Suite：设备建刚管理平台v5.6或更***版本。
如果需要AMS设备健康管理系统软件的***新运行要求，联系该公司客服。
|
