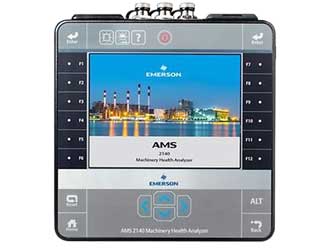

振动分析仪简介

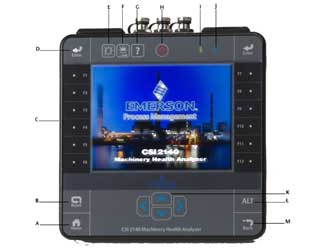

前视图

　　A.Home 键 - 从任何程序返回主屏幕。

　　B.Reset 键 - 返回程序的主菜单。

　　C.功能键 - 显示菜单选项。

　　D.Enter 键 - 选择菜单或选项。

　　E.键区背光键 - 打开这些键的背光灯。

　　F.LCD 背光键 - 设置 LCD 触摸屏的背光灯。

　　G.帮助键 - 显示键的帮助文本。

　　H.电源键 - 打开或关闭分析仪，或将分析仪设置为待机。

　　I.电池 LED - 如果电池组充满电，显示绿色 LED;如果电池组正在充电，显示橙色 LED。

　　J.状态 LED - 每次按下键或选项时，闪烁蓝色 LED。当分析仪处于待机状态时，LED 为蓝色常亮。

　　K.箭头键 - 在菜单中移动。

　　L.ALT 键 - 在可用的情况下显示备选屏幕。

　　M.Back 键 - 逐步返回，直到程序的主菜单。

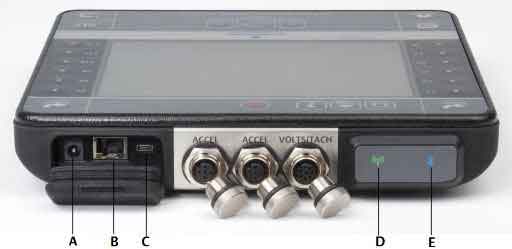

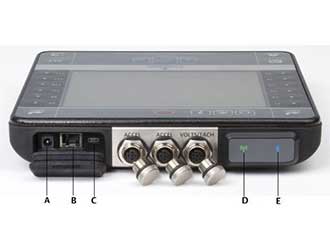

       俯视图

　　A.电源接口。

　　B.以太网端口。

　　C.Micro USB 端口。

　　D.无线 LED。

　　E.蓝牙 LED。

　　注意!

　　为了防止损坏分析仪：

　　•切勿将超过 0 至 24 伏特的信号连接到 CSI 2140 的 Accel 输入。

　　•切勿将超过 +/- 24 伏特的信号连接到 CSI 2140 的 Volts / Tach 输入。

　　连接肩带

　　1.按住肩带连接器上的按钮，并将其插入分析仪或 CSI 2140 四通道适配器(如已连接)侧面的连接器。

　　2.要释放肩带，按住连接器上的按钮，然后拔下。

　　电池组

　　使用可充电锂离子电池组为分析仪供电。充电后通常应当能够支持 8 小时以上的连续使用。当剩余电量达到设置的水平时，分析仪显示低电量警告;默认设置为 15%。如果电池组完全放电，您不会丢失任何数据或设置。

　　您不需要对电池组进行放电或校准。硬件可优化电池组的性能。如果遇到任何问题或需要关于更换电池组的说明，请联系技术支持部门。

　　警告!

　　AMS 2140 仅使用 Emerson 电池组。如果使用非 Emerson 电池组，分析仪将无法正常工作。锂离子电池具有非常具体的充电要求。Emerson 电源和充电器设计用于与 Emerson 锂离子电池组配合使用。如果使用的电池组不是经过批准的 Emerson 电池组，不但会使保修失效，还可能产生危险。

　　电池组充电

　　AMS2140分析仪在充电过程中完全可以正常工作。作为***佳规范，应当经常为电池组充电。Emerson 建议在使用的前一天晚上为电池组充电。

　　警告!

　　•仅使用批准用于 CSI 2140 和 Emerson 电池组且由 Emerson 提供的电源和充电器。如果使用的任何电源和充电器不是 Emerson 批准的电源和电池组充电器，不但会使保修失效，还极有可能损坏分析仪或电池组。

　　•为配有电池组的 CSI 2140 或电池组本身充电时，确保分析仪所处的环境温度为 50° F 至 95°F(10° C 至 35° C)。

　　•仅在非危险区域为电池组充电。

　　过程

　　1.取下分析仪顶部的橡胶塞。

　　2.将电源接头插入分析仪。分析仪可以接通或关闭电源。

　　3.将电源的交流连接器插入规格为 100 VAC-250 VAC，50-60 Hz 的标准交流插座。重新充满电可能需要四个小时。

　　在充电过程中，分析仪背侧可能会变热。充电完成后，电源仍可连接到分析仪。您不能向电池组过度充电。

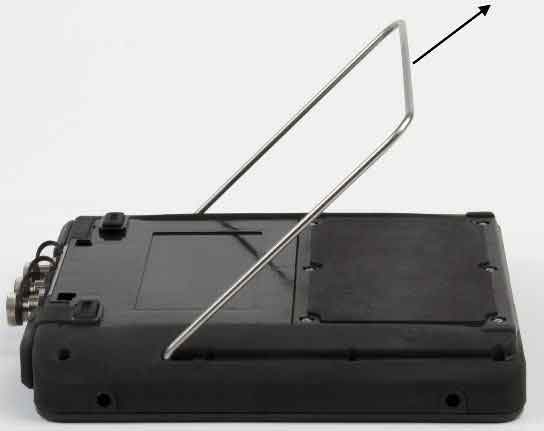

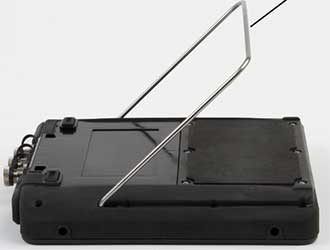

　　使用支架

　　1.要将支架置于竖直位置，握住支架并向上拉，直到支架锁定。

　　2.要释放支架，将分析仪面朝下放置，握住支架底座并轻拉。

　　锁定装置释放，您可以向分析仪方向推按支架。

       支架
