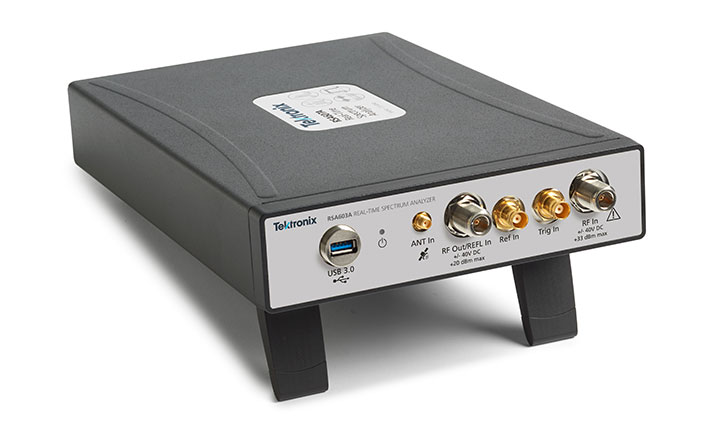

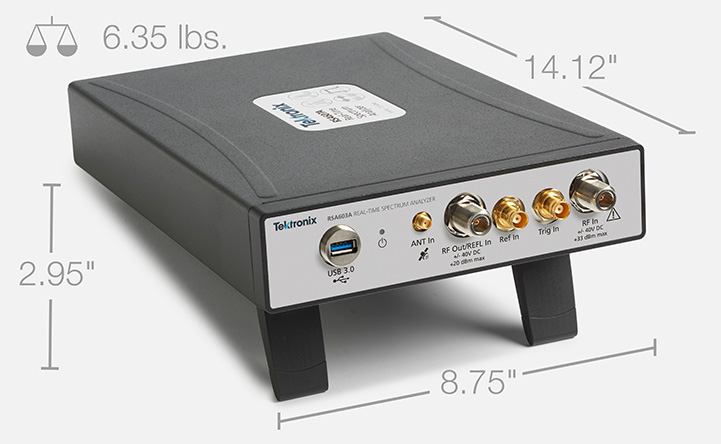

实时频谱分析仪 泰克 RSA600A

　　该RSA600A系列USB频谱分析仪在一个小的，非常运输包装提供***带宽实验室频谱分析。

　　特点和优势

　　9 kHz至3.0 / 7.5 GHz的频率范围覆盖了广泛的分析需要40MHz的采集带宽能够用于瞬时捕获和向量分析实时分析，在0.2dB幅度精确度至3GHz(95%置信度)标准的GPS / GLONASS /北斗接收机增益/损耗，天线和电缆测量可选跟踪发生器流媒体采集可以用来记录和回放长期事件的SignalVu-PC软件提供的实时信号处理与DPX频谱/频谱图，以尽量减少花费的时间发现瞬态信号问题100微秒与拦截的概率为100%的***小信号持续时间确保你看到的问题***次，每一次包括用于自定义程序开发的应用程序编程接口配件包括平板电脑，校准套件，适配器和稳相电缆提供设计，表征和制造的完整解决方案

　　应用

　　RF装置，子系统和系统的表征制造测试移动领域业务

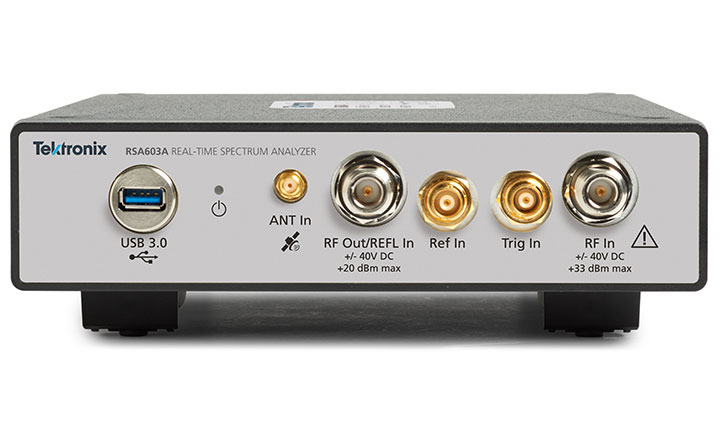

　　该RSA600系列为您提供成功所需的带宽和分析工具

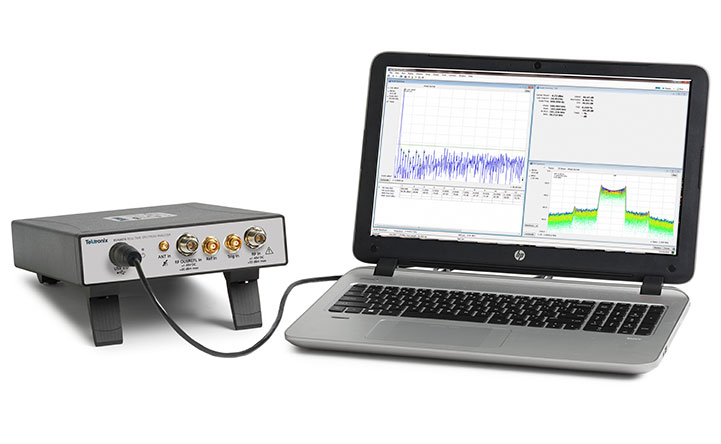

　　该RSA600系列带来实时频谱分析和广泛的分析带宽解决谁需要表征，验证和制造他们的设计工程师的问题。该系统的心脏是拍摄非常逼真40MHz的带宽的基于USB的RF频谱分析仪。用70分贝动态范围和频率覆盖至7.5千兆赫，则可以充分地表征宽带信号***达40MHz的带宽。该优盘外形的移动处理能力，为您选择的PC，所以你决定，当你需要更多的处理能力和内存。

　　可选的跟踪发生器能够为滤波器，放大器，双工器等部件快速检测增益/损耗测量，并根据需要可以添加电缆和天线测量电压驻波比，回波损耗，故障距离，电缆损耗。

　　的SignalVu-PC软件提供了丰富的分析功能，为您的实验室

　　该RSA600系列的SignalVu-PC，作为Tek的传统频谱分析仪的基础上功能***的程序进行操作，提供了深刻的分析能力，以前在低成本的实验室解决方案不可用。在DPX频谱/频谱的实时处理您的PC已启用，进一步降低硬件成本。谁需要对仪器的编程访问客户可以选择任一的SignalVu-PC编程接口或使用附带的应用程序编程接口(API)，它提供了一套丰富的直接命令和测量。免费的SignalVu-PC程序的基本功能是远远基本。基本版的测量如下所示。

　　包括在的SignalVu-PC基本版本的测量和功能

通用信号分析	描述
频谱分析仪	从100Hz到7.5 GHz的，3个+痕量的数学和频谱迹线，5个标记与功率，相对功率，集成功率，功率密度和dBc的/赫兹功能跨越
DPX频谱/频谱图	在***达40 MHz的范围内以100个微秒的信号截距的100％的概率光谱的实时显示
振幅，频率，相位对时间，RF I和Q相对于时间	基本矢量分析功能
时间概述/导航	允许在多个领域深入分析的采集和分析的时间设置更容易
谱图	分析和2-D或3-D显示瀑布重新分析信号
AM / FM收听	听取和记录到文件FM和AM信号
信号记录	用于在包括实时频谱分析所有域重新分析记录40 MHz带宽（需要用于回放应用SV56）
模拟调制分析	描述
AM，FM，PM分析	关键的措施AM，FM，PM参数
RF测量	描述
杂散测量	用户定义的限制线和地区提供穿过仪器的整个范围内自动频谱违反测试。
频谱发射掩模	用户设定或标准专用口罩。
占用带宽	措施99％的功率，-xdB紧点。
信道功率和ACLR	可变信道和相邻/备用信道参数。
MCPR	复杂的，灵活的多信道功率测量。
CCDF	互补累积分布函数图中的信号电平的统计变化。
与音调信号强度	措施信号强度和显示干扰狩猎和信号质量评估结果进行频谱和信号强度条。

　　该RSA600A用的SignalVu-PC相结合，提供先进的测量

　　随着40 MHz的实时带宽，***特的DPX频谱/频谱显示你的干扰或未知信号的每个实例，甚至下降到持续时间为100μs。下面的图像示出了WLAN传输(绿色和橙色)，并且在屏幕上重复窄信号是蓝牙接入探针。谱图(在屏幕的上部)在时间明确分离这些信号，以显示任何信号冲突。

　　



　　意外的发现信号很容易与无人值守监控面膜。掩码可以在DPX频谱显示上创建，并采取在每次违规行为，包括停止，保存图片，保存收购，或发送声音警报。在下面的图示中，掩模冲突发生在红色上的掩模，并在屏幕的一个图像被保存为的结果。模板测试可用于无人值守监控和回放时记录的信号，从而实现对同一信号的不同违法行为的测试。

　　



　　跟踪发生器(在RSA600选项04)经由的SignalVu-PC控制。在这里，你可以输入起止频率，在跨度步骤设置数量，调整基准电平，和规范具有校准功能的跟踪发生器。从800MHz到3GHz的带通滤波器响应如下所示。

　　



　　的SignalVu-PC专用许可证

　　的SignalVu-PC提供了丰富的面向应用程序的选项，包括：

　　通用调制分析(27种调制类型，包括16/32/64/256 QAM，QPSK，O-QPSK，GMSK，FSK，APSK)低能量，基本速率和增强型数据速率的Buetooth®分析阶段I和阶段2个信号的分析P25的802.11a / b / g的/ J / P，802.11n标准，802.11ac标准的WLAN分析LTE™FDD和TDD基站(eNB)的小区ID和RF测量制图脉冲分析AM / FM / PM /直接音频测量，包括SINAD，THD记录文件，包括所有领域的完整分析的回放信号分类和调查，请参阅完整的详细信息和订购信息单***的SignalVu-PC的数据表。选择应用程序如下图所示。

　　通用调制分析

　　的SignalVu-PC应用SV21束27种不同调制类型到一个单一的分析包并提供星座显示，眼图，符号表，网格图，调制质量摘要和更多。符号率和过滤器类型是可调节的和一个内部均衡器被包括用于信号的优化。下面的说明是在18.0千符号/秒与PI / 4 DQPSK调制调制的TETRA标准的信号。

　　



　　蓝牙

　　与应用SV27可以在时间，频率和调制域执行蓝牙SIG基于标准的发射机的RF测量。此应用程序支持蓝牙SIG测试规范RF.TS.4.1.1基本速率和RF-PHY.TS.4.1.1蓝牙低功耗定义基本速率和低能量发射器的测量。应用SV27还会自动检测增强型数据速率的数据包，对它们进行解调，并提供符号信息。数据分组字段是颜色在符号表中明确识别编码。通过/失败结果提供定制的限制和蓝牙预设使不同的测试设置按钮式。下面测量显示偏差对时间，频率偏移和漂移，并与通的测量总结/失败结果。

　　



　　APCO 25

　　的SignalVu-PC应用SV26使APCO P25信号的分析。下图显示了被监视的II期HCPM信号为异常与频谱，同时执行发射机功率，调制，和频率测量到TIA-102标准规范。

　　



　　LTE

　　应用SV28实现以下LTE基站发射机测量：

　　小区ID

　　信道功率

　　占用带宽

　　相邻信道泄漏比(ACLR)

　　频谱发射掩模(SEM)

　　发射机中关闭电源TDD

　　测量按照3GPP TS 12.5版的定义和支持所有基站类，包括微微小区和毫微微小区。PASS / FAIL信息报告和所有的信道带宽的支持。

　　小区ID预设显示主同步信号(PSS)和辅同步信号(SSS)的星座图。它还提供了频率误差。

　　下图显示了与频谱图显示与小区ID /星座，频谱辐射模板和ACLR测定组合谱的监测。

　　



　　WLAN的802.11a / b / g标准/ J / P / N / AC

　　随着选项SV23，24和25，成熟的WLAN测量是容易的。上示出的的802.11ac(20 MHz)的信号时，频谱显示了初始导频序列，随后由主信号突发。调制被自动检测为64 QAM用于所述分组并作为一个星座显示。数据汇总表示-37.02分贝RMS EVM一个和功率在-17.32 dBm为单位测量破裂。的SignalVu-PC应用程序可用的802.11a / b / J / G / P，802.11n标准，和的802.11ac到40 MHz的带宽。

　　



　　回放

　　应用SV56，记录的信号的回放，可以减少观看和在你的办公桌审查记录的数据等待光谱侵犯分钟的时间。

　　记录长度仅受存储介质尺寸的限制，以及记录是包含在的SignalVu-PC的基本特征。的SignalVu-PC的应用程序SV56(回放)允许所有的SignalVu-PC测量，包括DPX频谱图完整的分析。***小信号持续时间规范回放期间保持不变。可以进行AM / FM音频解调。变跨度，分辨率带宽，分析长度和带宽都是可用的。

　　在下面的说明中，FM频带正在重放，应用了掩模来检测频谱违反，同时与听在92.3兆赫的中心频率的FM信号。
