电缆故障检测仪工作原理

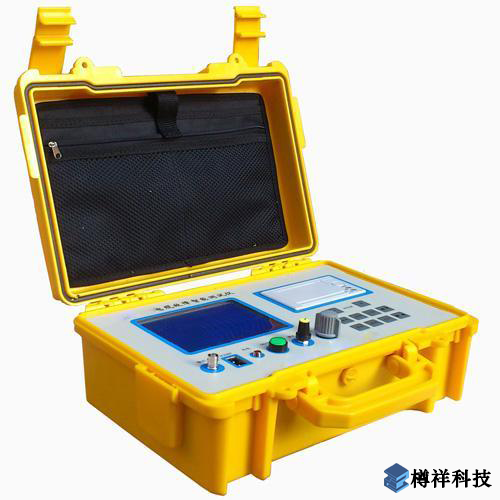

电缆故障测试仪是维护种电缆的重要工具,它能够迅速地找准故障点并及时排除故障,确保电缆线路的正常运行, 保证有线通信和电力输送的畅通。目前市场上常用的电缆故障测试仪多属于智能型,其工作原理介绍樽祥科技讲解如下:
根据故障的探测原理,当仪器处于闪络触发方式时,故障点瞬时击穿放电所形成的闪络回波是
随机的单次瞬态波形,因此测试仪器应具备存储示波器的功能,可捕获和显示单次瞬态波形。HT-TC电缆故障测试仪采用数字存储技术,利用***速A/D转换器采样,将输入的瞬态模拟信号实时地转换成数字信号,存储在***速存储器中,经CPU微处理器处理后,送至LCD显示控制电路,变为时序点阵信息,于是在LCD屏幕上显示当前采样的波形参数。当仪器处于脉冲触发方式时,仪器按一定周期发出探测脉冲加入被测电缆和输入电路,即时启动A/D工作,其采样、存储、处理和显示与前述过程相同。LCD显示屏上应有反射回波。
电力电缆故障检测仪工作原理是电力电缆故障测试仪由电力电缆故障测试仪主机、电缆故障定位仪、电缆路径仪三个主要部分组成。电缆故障测试仪主机用于测量电缆故障故障性质,全长及电缆故障点距测试端的大致位置。电缆故障定点仪是在电缆故障测试仪主机确定电缆故障点的大致位置的基础上来确定电缆故障点的精确位置。对于未知走向的埋地电缆,需使用路径仪来确定电缆的地下走向。电力电缆故障进行测试的基本方法是通过对故障电力电缆施加***压脉冲,在电缆故障点处产生击穿,电缆故障击穿点放电的同时对外产生电磁波并同时发出声音。
弧反射法(二次脉冲法)在电缆故障定位中的应用的工作原理:***先使用一定电压等级、一定能量的***压脉冲在电缆的测试端施加给故障电缆,让电缆的***阻故障点发生击穿燃弧。同时,在测试端加入测量用的低压脉冲,测量脉冲到达电缆的***阻故障点时,遇到电弧,在电弧的表面发生反射。由于燃弧时,***阻故障变成了瞬间的短路故障,低压测量脉冲将发生明显的阻抗特征变化,使得闪络测量的波形变为低压脉冲短路波形,使得波形判别特别简单清晰。这就是我们称之为的“二次脉冲法”。接收到的低压脉冲反射波形相当于一个线芯对地完全短路的波形。将释放***压脉冲时与未释放***压脉冲时所得到的低压脉冲波形进行叠加,2个波形会有一个发散点,这发散点就是故障点的反射波形点。这种方法把低压脉冲法和***压闪络技术结合在一起,使测试人员更容易判断出故障点的位置。与传统的测试方法相比,二次脉冲法的先进之处,是将冲击***压闪络法中的复杂波形简化为***简单的低压脉冲短路故障波形,所以判读极为简单,可准确标定故障距离。
三次脉冲法采用双冲击方法延长燃弧时间并稳弧,能够轻易地定位***阻故障和闪络性故障。三次脉冲法技术先进,操作简单,波形清晰,定位快速准确,目前已经成为***阻故障和闪络性故障的主流定位方法。三次脉冲法是二次脉冲法的升级,其方法是***先在不击穿被测电缆故障点的情况下,测得低压脉冲的反射波形,紧接着用***压脉冲击穿电缆的故障点产生电弧,在电弧电压降到一定值时触发中压脉冲来稳定和延长电弧时间,之后再发出低压脉冲,从而得到故障点的反射波形,两条波形叠加后同样可以发现发散点就是故障点对应的位置。由于采用了中压脉冲来稳定和延长电弧时间,它比二次脉冲法更容易得到故障点波形。相对于二次脉冲法由于三次脉冲法不用选择燃弧的同步时长,操作起来也跟加简便。
