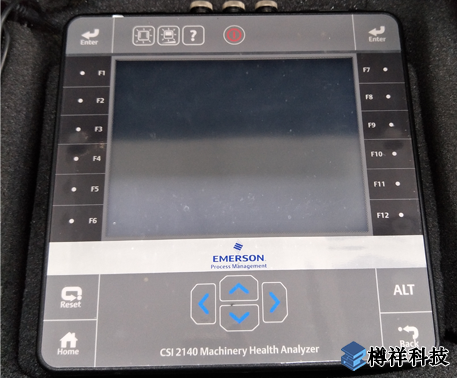

艾默生CSI 2140振动分析仪基本参数
时间:2018-07-23 15:06来源:未知 作者:Jackie Chan
CSI 40振动分析仪是艾默生公司旗下的一款主流产品，主要是帮助用户解决在机械健康上问题，该款产品是市面上采集分析速度快的一款产品，分析数据精确。***Peakvue技术是近年发展起来的一项新的信号采集与处理技术, 它可以有效诊断滚动轴承和齿轮的早期故障。下面来说一下CSI 40振动分析仪基本参数。
CSI 40振动分析仪基本参数
| 屋里尺寸 | |
| 尺寸 | 8.8(248mm)***、1.57(40mm)深、8.9(226mm)宽 |
| 重量 | 3.95磅（1.79KG） |
| LED显示 |
6*4.5(151*115mm)彩色TFT带LED背光 分辨率640*480像素。触屏-XY电阻式。 |
| 键盘 | 轻触式圆顶按钮，12个轻触式圆顶按钮，带背光电致发光面板照明。 |
| 内置支架 | |
| 环境 | |
| 操作温度 | -20℃至50℃ |
| 长期储存温度 | -20℃至35℃(带电池) |
| 长期储存温度 | -40℃至65℃（不带电磁） |
| 环境等级 | 密封外壳，IP-65防护等级 |
| 注意：在***温下储存会显著降低电池使用寿命。 | |
| 防爆认证 |
FM和CSA 1级2类(A,B,C,D)组 ATEX和IECEx2区，CE EXll 3G,nA nC llc T4 |
| 电池和充电 | |
| 电池类型 | 可充电锂离子电池组 |
| 7.2伏(标称)保护输出 | |
| LED电量显示 | |
| 连续使用10小时以上 | |
| 标称充电时间4小时 | |
| 充电温度：32°至95°F(0°至35℃) | |
测量规格
| 频率分析 | |
| A/D转换器 | 24位精度 |
| 自动积分纠正 | 可对低至0.2Hz的低频振动进行准确测定 |
| 平均方式 | 普通、指数、峰值保持、阶数跟踪、负平均、同步时间 |
| 频谱光标类型 | 单一、谐波、移动谐波、边带和时域波形上的时间/频率 |
| 动态范围 | 转换器具有120dB的动态范围 |
| 频率范围 | 0到10Hz(***小)，0到80Hz(***大) |
| 频率单位 | Hz、CPM、阶数 |
| 量程范围 | 加速度传感器输入：0-20V，电压输入：-20V+20V |
| 噪音基准 | 在***大频率1000Hz时，对于400线的谱图，一般低于20uV |
| 平均次数 | 路径模式为5000，工作模式为10000 |
| 分辨率 |
100、200、400、800、1600、3200、6400或12800线的分辨率， 真实细化分析可提供***达300000线的邮箱分辨率 |
| 响应 | 对于非积分信号和直流耦合信号，直流响应平坦;1Hz时可选交流偶合-3dB |
| 坐标 | 线性或对数。在X轴和Y轴上，都可采用线性对数坐标。 |
| 窗口 | 汉宁窗或矩形窗 |
| 数据存储容量 | |
| 内存 | 1GB |
| 外部储存器 |
SD(数字安全卡)。几乎无限的存储空间和现成的SDHC SD卡， 支持容量***达32GB |
| 数据分析速度 | |
|
400线， 1000Hz谱图 |
67%重叠，平均6次/1秒 |
|
1600线， 1000Hz谱图 |
67%重叠，平均3次/1秒 |
输入规格
| 输入信号 |
2-毫安、20伏(标称)，分析仪内置恒流电源为传感器供电， 列如与加速计通道相连的加速度传感器 |
| 全量程输入水平 | |
| 加速通道A、B、C、D；电压A、B、C、D | |
| 加速度传感器输入 | 0-20V |
| 使用100mV/g的加速度传感器时，全量程振动水平为+/-90gs | |
| 电压输入 | -20V至+20V |
| 输入阻抗 | 大于125千欧 |
| 输入信号类型 | |
| 动态信号 | 单通道/双通道/四通道 |
| 直流信号 | 单通道/双通道/四通道 |
| RPM/转速信号 | TTL脉冲 |
| 键盘输入 | 全字母/数字输入 |
| 四通道数据采集 | 同步四通道动态输入+相位 |
| 同步四通道直流输入 | |
| 同步四通道路径采集+相位 | |
| 同步四通道显示-频谱和波形 | |
| 同步四通道瞬态分析+相位 | |
| 同步四通道ODS/模态+相位 | |
| 同步四通道电压/位移+相位(用于滑动轴承监测) | |
| 同步双轴心轨迹显示【加速度传感器/位移】(用于滚动轴承/滑动轴承监测) | |
| 同步四通道交叉通道+相位 | |
| 输入单位类型 | |
| 振动信号单元 | 加速度g s |
| 速度in/sec或mm/sec | |
| 位移Mils或microns | |
| 其他动态信号 | 任何用户自定义单元 |
| 直流信号 | 任何用户自定义单元 |
| 转速仪输入 | |
| RPM范围 | 1至100000RPM |
| Tsch输入电平 | TTL输入，内置用于非TTL信号的调理，可调整触发水平。转速表 |
| ***采集 | |
| PeakVue | 可选滤波器 |
| 虚拟转速 | 为隐藏的轴生成转速脉冲 |
| 调解 | 可选滤波器 |
| 无线 | |
| 蓝牙 | 2.0 2类(可选项) |
| 范围可至10米 | |
| Wi-Fi | 802.11b/g |
| 范围可至33米 | |
| 保质 | 保质期12个月 |
连接PC
| 要求 | |
| 连接/输出 | USB 2.0，100M以太网 |
| 可兼容软件 |
AMS Suite：设备建刚管理平台v5.6或更***版本。 如果需要AMS设备健康管理系统软件的***新运行要求，联系该公司客服。 |
