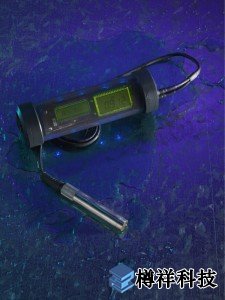

UMX-2测厚仪

　    UMX-2水下材料和涂层厚度计，专为海上检查设计，额定深度为1000英尺(300米)。UMX-2是非常通用的，提供双和单元素传感器。配备多种测量模式选项，UMX-2将满足您的所有应用要求。板载5,000点数据记录器，为每次测量存储的所有UMX-2设置，以及实际的A扫描波形。我们的基于DakView的基于java的PC或MAC OSX软件使它成为一个非常实用的工具包。

　 电子平台：

　　由采用FPGA技术的100MHz DSP平台提供支持。

　　双通道 - 双脉冲发生器和接收器。

　　***达140Hz的脉冲重复率。

　　显示每秒更新速度25次。

　　可调增益设置 - vlow，low，med，hi，vhi。

　　自动增益控制(AGC)。

　　时间校正增益(TCG)。

　　大量数据存储(32兆位非易失性RAM)。

　 特征：

　　测量模式：双元件 - 脉冲回波，脉冲回波/涂层，回波回波。单元素 - 三重回波(TCG)。

　　自动：探头零点和探头识别。

　　数据存储格式：Alpha数字网格和顺序w /自动标识符。

　　Windows PC软件包括。

　　3年有限保修。


    产品规格

       物理

　　重量：1.5磅(0.680kg) - 3节AA电池。

　　尺寸：长度(9.0 in / 229 mm)

　　直径(2.375 in / 60.33 mm)

　　工作温度：-20°至140°F(-29°至60°C)。

　　键盘：单键，磁耦合开关。

　　水下箱：***强度透明塑料外壳。深度等级为1000英尺(300米)。

　　数据输出：双向RS232串口，带USB转换器。Windows®PC界面软件。

　　显示：

　　1 / 2in(12.7mm)4.5位LCD显示。

　　3 / 8in(9.5mm)6个彩色液晶显示屏。

　　两者都显示背光(开/关/自动)。

　　超声波规格

　　测量模式：

　　双元素探针脉冲回波(PE)：涂层关闭。

　　脉冲回波涂层(PECT)：涂层开

　　回声回波(EE)：透光。

　　单元素探针三重回波(TCG)：通过油漆。

　　脉冲发生器：双方波脉冲发生器。

　　接收器：双接收器 - 110dB范围(限制)的手动或AGC增益控制。

　　时序：25 MHz TCXO，单次拍摄100 MHz 8位超低功耗数字化仪。

　　能量源

　　三个1.5V碱性或1.2V镍镉AA电池。

　　连续运行

　　背光熄灭：通常在碱性条件下运行50小时，在NiCad上运行15小时

　　背光亮度：通常在碱性条件下运行15小时，在尼古德操作8小时。

　　(不包括充电器)

　　自动关机，如果空闲5分钟。

　　上电时显示电池状态。

　　测量

　　范围：脉冲回波模式(PE)：(坑和探伤)测量范围为0.025 19.999英寸(0.63至500毫米)。

　　脉冲回波涂覆模式(PECT)：(材料，涂层，凹坑和瑕疵检测)：材料：0.025至19.999英寸(0.63至500毫米)。涂层：0.001至0.100英寸(0.01至2.54毫米)。

　　回波回波模式(EE)：通过油漆和涂料)测量范围为0.100至4.0英寸(2.54至102毫米)。范围将根据涂层而变化+/-。

　　三回波模式(TCG)：通过油漆和涂料)测量钢中的0.040至6.0英寸(1至150毫米)。范围将根据涂层厚度，材料类型和探头而变化。

　　分辨率：+/- .001英寸(0.01 mm)

　　速度范围：.0492至.5510英寸/秒1250至13995米/秒

　　单位：英文和公制

　　校准：8个固定和1个可编程材料速度(in /μs)：

　　1.铝2024 - .251

　　2.钢4340 - .233

　　3.不锈钢302 - .223

　　4.铁 - .232

　　5.铸铁 - .180

　　6. PVC - .094

　　7.聚苯乙烯 - .092

　　8.聚氨酯- .070

　　9.定制用户

　　显示

　　分段显示：

　　4.5数字LCD - 主要测量显示。

　　6个字符LCD - 显示菜单选项。

　　重复性条形图条形图表示读数的稳定性。

　　数据记录器(内部)

　　文件格式：

　　网格(字母数字)

　　顺序(自动标识符)

　　编程：1个文件模板的存储容量。用户指定的尺寸和尺寸。

　　存储容量：5,000个读数，设置和波形图形。

　　内存：32兆位非挥发性RAM。

　　传感器

　　自动探头零：仅适用于双元件探头。

　　传感器类型：双元件1至10 MHz频率范围。自定义自动识别探头。(缺陷和坑检测)。

　　单元：1〜10MHz频率范围(通用)。

　　LEMO水下连接器。

　　标准4脚电缆。

　　定制传感器和电缆长度可用于特殊应用。

　　证明

　　工厂校准：可追溯到******标准。

　　IP68评级

　　保证

　　3年有限
