奥林巴斯无损探伤设备检测仪器 滑翔机

　手动XY扫描仪

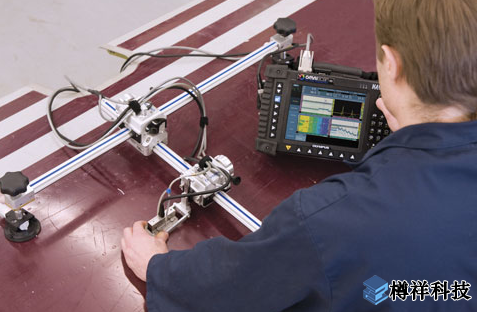

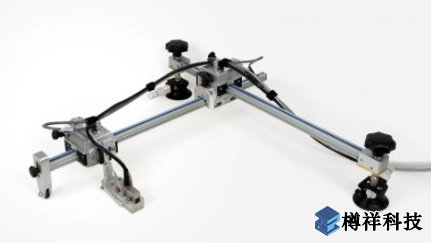

　　GLIDER XY扫描仪是一种双轴编码扫描仪，用于手动检查轻微弯曲或平坦的复合材料表面。扫描仪非常适合用以下技术进行光栅扫描：

• 　　常规超声波(UT)
• 　　相控阵超声波(PAUT)
• 　　涡流(EC)
• 　　涡流阵列(ECA)

　　常用的检查材料包括复合材料和铝，使用吸盘荚; 和碳钢，使用可选的磁性荚。

　设计特点

　　X轴连接到两个安装盒。根据要检查的材料，可以使用以下型号之一：

• 　　吸盘安装架(附带)
• 　　磁性安装盒(可选)

　　有两个编码器模块(每个轴上一个)来测量探头位置。这些模块的位移可以在3.27mm的步长，自由运行或锁定。

　　扫描仪有三种格式(18英寸，24英寸和36英寸)，具体取决于所需的扫描覆盖范围：

• 　　GLIDER 18 x 18
• 　　GLIDER 24 x 24
• 　　GLIDER 36 x 36

　GLIDER扫描仪套件包括：

• 　　两个轨道用于所需的行程(18英寸，24英寸，或36英寸，取决于型号)
• 　　两个位移编码模块
• 　　两个吸盘安装荚
• 　　5米编码器电缆与OmniScan仪器兼容
• 　　相控阵列(40 mm)
• 　　TOFD / PE轭(31.75 mm)
• 　　90°探头支架安装支架
• 　　180°探头支架安装支架
• 　　探头支架带弹簧支架
• 　　灌溉管和配件
• 　　硬手提箱

　选项

　　磁性安装豆荚

　　磁性安装豆荚启用铁磁表面(部件号GLIDER-A-01)使用

　　跟踪

　　在18 ...，24 ...，或36。轨道可作为选项。

　　手动水泵套件

　　水泵与扫描仪脐带电缆兼容。它也可以与提供的管道一起使用。包括油箱，管道和Y分流器(部件号OPIX105)。

　　电动水泵套件

　　CFU-03和CFU-05是便携式电动泵单元，用于在超声波检测期间向楔形物提供耦合剂。

　特征

• 　　非常适合于相控阵UT，常规UT和使用一个探头的涡流检测技术
• 　　兼容OmniScan，TomoScan FOCUS LT(带可选适配器)和其他使用适当编码器电缆的仪器。
• 　　两个轴与防水编码器进行位置编码XY扫描
• 　　轴定位具有***小的间隙
• 　　两个模块都安装在轴承上，以实现精确和平稳的位移
• 　　两个装有枢轴的安装荚使表面跟随
• 　　锁定装置允许每个轴被锁定
• 　　模块位移可以是3.27 mm的增量或自由运行模式
• 　　探头支架安装在支撑臂系统上，如果需要，可以弹簧加载。
• 　　铝框架用于轻质和无锈组件
• 　　滑动Y轴提供更大的扫描灵活性和改进的便携性

　产品规格

　　重量：5公斤至8公斤，取决于配置

　　吸盘荚保持力：每公斤7公斤

　　磁荚保持力：每公斤81公斤

　　编码器分辨率：13步/毫米(±0.15步/毫米)，330步/在。(±0.006步/英寸)

　　编码器连接：DE-15至2 LEMO 90°

　　部分扫描的***小曲率：50厘米(20英寸)，外径
