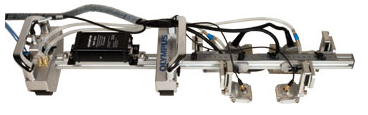

　 HSMT紧凑型扫描仪

　　HSMT-Compact是一种手动单轴编码扫描仪。特别是，它是轻薄的，也是通用的。可以在板上使用(***多4个探针)，并可在小于4.5 in。OD管的管道上进行圆周扫描。

　　HSMT-Compact是一款轻巧，小巧，通用的手动单轴编码扫描仪。它可以使用 - ***多四个探针 - 板上和圆周扫描在管道上小至4英寸(4.5英寸)。扫描仪长度可以改变，框架可以延伸到车轮的极限之外，提供非常适合难以到达的位置(例如管道到组件焊接)的配置。

　　HSMT-Compact完成HSMT系列。HSMT-Flex和HSMT-X03设计用于建筑焊接检测，HSMT-Compact专为维护焊接检查而设计。

　　HSMT紧凑型套件包括：

• 　　带手柄的扫描架
• 　　附加框架杆：400 mm(16 in。)和600 mm(24 in。)
• 　　四个磁性，塑料覆盖的轮子
• 　　防水弹簧编码器
• 　　OmniScan兼容编码器，5米电缆
• 　　四个90°探头支架支架
• 　　四个弹簧臂(SLA)
• 　　四个TOFD / PE磁轭(31.75 mm)
• 　　两个相控阵轭(40毫米)
• 　　灌溉管道及配件
• 　　两个公制/美***统治者
• 　　硬手提箱

　　注意：探头和楔子不包括在基本套件中。

　　典型的配置包括两个相控阵探头和一对TOFD探头，以符合ASME代码。

　　其他配置包括：

• 　　1对TOFD探头
• 　　2对TOFD探头
• 　　2个PA探针

• 　 选项

　　手动水泵套件

　　水泵与扫描仪脐带电缆兼容。它也可以与提供的管道一起使用。包括油箱，管道和Y分流器(部件号：OPIX105)。

　　TRPP 5810远程喷气机/前置放大器

　　具有LEMO®连接器的四通道40 dB远程脉冲发生器/前置放大器，用于放大探头和仪器输出信号。使用TRPP 5810和复合探头增强了TOFD检测中的S / N比。

　特征

• 　　4 in。计划管道(4.5 in。OD)或更大的周长扫描
• 　　磁轮将本机固定在铁磁检查表面上。
• 　　轻铝框可定制长度
• 　　框架设计允许探头定位在车轮外。
• 　　在管道或平面上***多支持4个探头
• 　　探头定位完全可调
• 　　***立弹簧式探头支架
• 　　防水弹簧编码器
• 　　可拆卸手柄
• 　　脐带或挂绳连接孔
• 　　集成到扫描仪框架中的水歧管
• 　　公制/美尺在扫描仪上，便于探头分离测量
