奥林巴斯无损探伤设备检测仪器眼镜蛇

　　COBRA™手动扫描仪与OmniScan®PA探伤仪相结合，用于对小直径管道进行周边焊接检查。COBRA可容纳两根PA探头，用于外径为0.84英寸至4.5英寸的管道。

　　凭借其非常纤薄的设计，该手动扫描仪在需要***小间隙的限制进入区域内检查管道。相邻的障碍物，如管道，支撑和结构，可以接近12 mm(0.5 in。)。该弹簧式扫描器设计用于使用多个连杆扣住各种直径的碳素钢和不锈钢管。这种***特的功能使得扫描仪能够从一排管道的一侧安装和操作.COBRA扫描仪的特点是其平滑滚动编码运动，从而实现精确的数据采集。扫描仪***多可容纳两个相控阵列探头，以便在一次通过中完全检查焊缝。对于管道到组件的检查，扫描仪可以快速配置，使用单个探头进行单面检查。

　　该奥林巴斯解决方案采用具有优化***程聚焦的低调相控阵列探针，可增强薄壁管道中小缺陷的检测。适用于扫描仪覆盖的每个管道直径的特殊设计的小型楔块也可用于完整的解决方案。COBRA扫描仪确保稳定，恒定和***的压力，从而在管道的整个周围提供良好的UT信号和精确的编码。

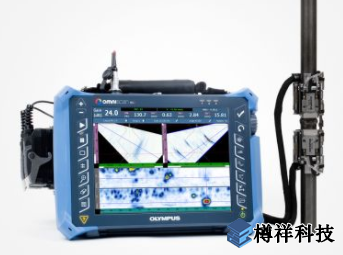

• 　　COBRA扫描仪在0.84英寸管道上，带有两个A15 PA探头，Y型适配器分配器和一个显示两个PA组的OmniScan MX2 16:64。
• 　　该解决方案采用具有优化***程聚焦的低调相控阵探头，可改善薄壁管道中小缺陷的检测。
• 　　COBRA扫描仪也可以配置为管道到零件的焊接检查

　特征

•        标准管道从0.84英寸到4.5英寸外径(21毫米至114毫米)。
• 　　在12 mm(0.5 in。)间隙(所有标准管道)上运行，允许在有限的进入区域进行检查。
• 　　***多可容纳两个相控阵探头，以完成一次通过焊接覆盖。
• 　　从一排管道的一侧易于安装和操作。
• 　　可以配置为执行管道到组件评估的单面检查。
• 　　包含的机械设置模板在准备标准管道的扫描仪时不需要管道样品。
• 　　该设计在管道的整个圆周周围提供稳定和恒定的压力。
• 　　聚氨酯轮提供平稳的径向移动和有限的轴向漂移。
• 　　编码器分辨率为32步/ mm。
• 　　紧凑，轻便，便携。
• 　　楔形和探针可以快速轻松地改变。
• 　　探头之间的距离可以从0 mm调整到55 mm。
• 　　弹簧加载的扫描仪可用于铁磁和非铁磁管。
• 　　防水防锈。

　 常问问题　

       1.在***小直径管尺寸下，COBRA可以检查的***小壁厚是多少?

　　我们不能给出壁厚的确切数字。它与缺陷，材料类型，材料中的噪声和操作者的能力密切相关。客户需要进行自己的测试，因为我们无法保证其特定应用的性能。小直径在每次跳过时都会损失大量的功率，薄壁管需要多个步骤来覆盖宽焊缝。这种组合可能成为非常小而细的管道的问题。不幸的是，我们不能给出一个在每一个情况下都不会太保守的数字。

　　2. COBRA扫描仪是否符合AUT代码?

　　确定的“是”! 扫描仪和仪器是整个程序或过程的一部分，其编写符合各种规范。它们包含构成整个过程的设备部分的扫描速度，编码器能力，仪器线性度，软件选项和数据记录等功能。

　　COBRA可以帮助您达到以下目的的检测合规性：

　　- ASME CC 2235

　　- ASME B31.3 CC 181

　　- ASME B31.1 CC 179

　　3. COBRA扫描仪可以检查管到组件的焊缝?

　　是的，如果焊缝两侧的直线部分足够长，可以使用两个探头进行检查。如果不， 可以拆下扫描仪，以便从焊缝的一侧进行检查。

　　4.使用眼镜蛇进行检查时，焊缝两侧所需的直管长度是多少?

　　每侧需要59 mm的直管。从焊缝中心，每侧需要的尺寸为：59 mm +焊缝宽度的一半。
