奥林巴斯无损探伤设备检测仪器UltraWave轻轨

　    奥林巴斯UltraWave LRT系统是一个交钥匙解决方案，具有执行现场有效检查所需的所有工具和配件：

• 　　数据采集​​单元具有宽频率范围，从15 kHz到85 kHz，检测长度可双向扩展到182 m(600英尺)。
• 　　标准探头套管套件，覆盖管径从2英寸到24英寸外径。
• 　　根据要求提供其他直径的探头套圈。
• 　　坚固耐用的工业触摸屏笔记本电脑。
• 　　***新版本的UltraWave LRT软件，具有***功能，如F扫描，主动聚焦和合成聚焦(C扫描)。
• 　　工具包，备件和用户手册。

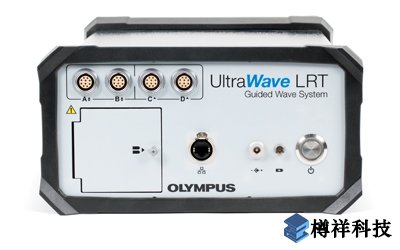

　 收购单位

　　UltraWave LRT系统包括一个16脉冲发生器采集单元，频谱范围为15至85 kHz，可以1 kHz的步长调节***分辨率。软件中提供较低分辨率，以减少采集时间和数据文件大小。便携式和电池供电，本机配有背包，便于现场运输。该系统通过两个热插拔电池提供优化的电源管理，以***大限度地提***现场效率。

　 探针领

　　探头模块密封在模制外壳中，以提***在恶劣环境下的耐用性。它们轻巧而低调的设计确保了数据采集期间管道表面的接触和稳定性。

• 　　紧凑型低调探头模块。
• 　　完全密封的探头模块，可靠性***。
• 　　耐***温不锈钢耐磨板。

　　奥林巴斯UltraWave LRT系统具有几个设计特点，使设置简单直观。探头模块安装的所有必要信息都清楚地显示在轴环上。

• 　　探头套管可用于2英寸外径的管道。
• 　　总领口***度约30毫米，提供极低的间隙。
• 　　用于有限访问位置的***度灵活和便携的乐队。
• 　　颜色编码的电缆和带，方便接线。
• 　　弹性领与易滑扣，纤维增强膀胱和集成凯夫拉尔保持带

　　UltraWave LRT采用导波技术，激发沿管道沿数十米长度行进的低频超声波，检测壁厚变化。该系统是筛选在役管道和管道的理想选择，并从单个检查位置检查有限的进入管道。它包括先进的软件，采集单元，触摸屏笔记本电脑，以及带和气囊的紧凑型探头。

　导波管检查

　　提供长距离筛选在役管道和管道的能力，使用导波检测来定位地面常规结构和先进应用领域，如埋地，绝缘，涂层和垂直管道。该技术还检测支架，夹具和管架上的腐蚀。

　　引导波技术可以对有限访问的管道进行检查。确定需要进一步检查的位置，避免不必要的挖掘，涂层清除或脚手架，如果没有检测到缺陷。使用这种技术有助于显着降低运行成本，并被认为是无缝管道的检测解决方案。

• 　　埋地和道路交叉管道
• 　　绝缘腐蚀(CUI)
• 　　钢管架
• 　　立管

　导波技术

　　引导波技术是一种非破坏性测试方法，用于定位潜在的退化，如内部或外部腐蚀和金属损失。虽然传统的UT提供局部检查，但在传感器位置的下方或附近，导波能够从单个检查位置筛选数十米的整个管壁。那么只能在具体的指示位置进行证明检查。结合其他NDT技术，导波系统将有助于***大限度地提***腐蚀管理程序的效率，而不会影响数据质量。

　　传统UT在传感器位置的下方或附近提供局部检查。

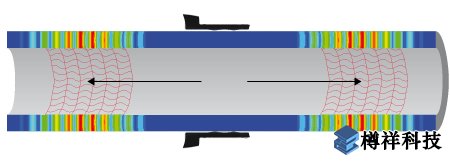

　　引导波检查允许整个管壁从探头套环位置的每一侧筛选数十米。

　 引导波的优点

　　***生产力检测，远程覆盖和快速筛选。

　　能够以有限的通道扫描管道，例如埋地，涂层，绝缘和通过墙壁管道，从而降低挖掘和绝缘层的成本。

　　100%筛管覆盖管壁。

　　管道完整性管理程序的成本效益解决方案

　　在役检查(无生产停机)。

　 UltraWave轻轨系统

　　UltraWave LRT系统从探头套环的两侧激发沿管轴方向传播的低频超声波。各种因素影响***大检测距离：管道结构和环境，结构内流体的类型和涂层的类型。传播的扭转波检测管道总横截面积的一般变化以及材料性质的变化。

　　探头套管两侧的检测长度可达91米(300英尺)。

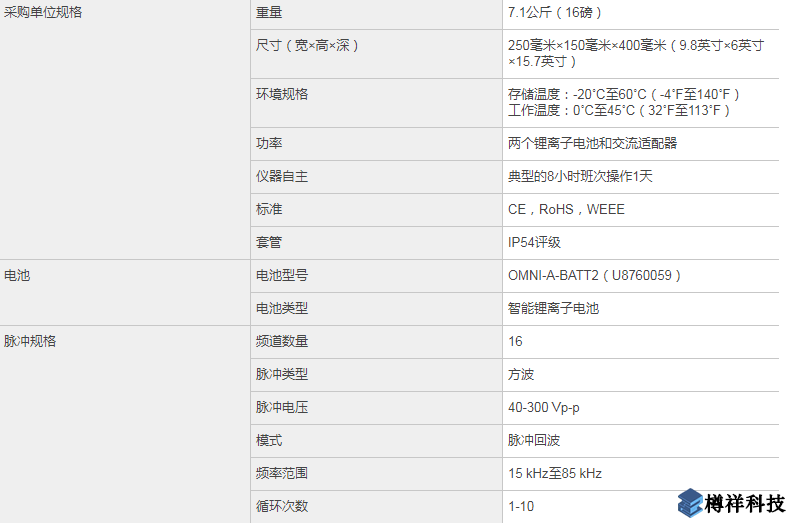

       产品规格
