奥林巴斯无损探伤设涡流阵列检测仪器OmniScan MX MXE(ECT / ECA）

　　OmniScan MX

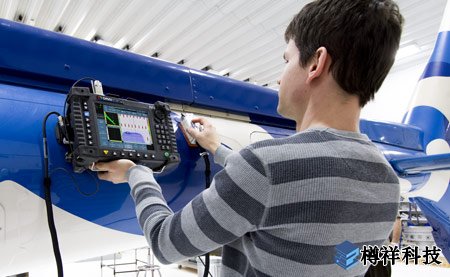

　A现场验证，可靠的仪器

　　OmniScan®MX是世界各地使用数千个单元，经过现场验证，可靠的仪器，可承受苛刻和苛刻的检测条件。紧凑轻巧的两节锂离子电池可提供长达6小时的手动或半自动检测时间。

　　OmniScan MX的***清晰8.4英寸(213毫米)实时彩色显示屏使您能够在任何光线条件下看到缺陷和细节。使用滚动按钮和功能键，或通过连接USB鼠标，方便检查分析，浏览仪器简单直观的界面。

　　一个平台，两个模块，三个技术：更灵活

　　为了满足更广泛应用的要求，涡流测试(ECT)，涡流阵列(ECA)和新型键合测试(BT)C扫描技术都有两个模块版本。这两个模块都兼容MXE(ECT / ECA)和MXB(BT C-scan)软件，可轻松实现技术之间的转换和很短的学习曲线。

　　ECA就像ECT

　　大覆盖，快速扫描和更***的检测概率

　　涡流阵列(ECA)技术结合了几种传统的桥接或反射(驱动器拾取)探针线圈，以便在单次检查通过中实现更大的覆盖。此外，每个ECA探针模型都经过精心设计，以保持探测长度的目标缺陷范围的***概率。通过OmniScan®MX ECA，您可以以快速的手动检测速度使用ECA探头，从而提供***且***效的检测，色彩表征和归档功能。

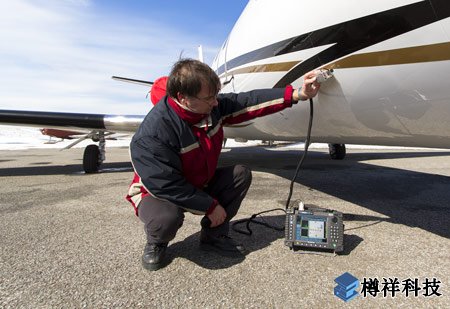

　 通过薄膜检查

　　涡流测试(ECT)技术的工作原理是接近测试样品(导电材料，铁磁性或非铁磁性)的探针传感器(线圈)的磁耦合，在试样内部产生涡流，并在仪器的阻抗平面。通过涡流技术，您可以通过薄涂层(如油漆)检测缺陷，只要从探头到金属的距离保持在相当低的范围内，通常为0.5mm至2.0mm。

　　由于涡流阵列和ECT技术具有相同的基本原理(和物理特性)，它还可以通过油漆进行检测，同时提供ECA的所有优点，包括覆盖范围广，扫描速度快，检测概率***，色彩成像***。

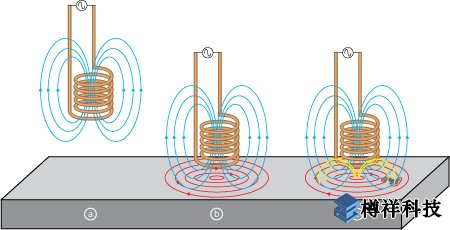

　　用于进行涡流检测的探头用铜线缠绕形成线圈。线圈形状可以变化，以更好地适应特定应用。

　　1.以选定频率流过线圈的交流电产生线圈周围的磁场。

　　2.当线圈靠近导电材料放置时，材料中会产生涡流。

　　3.如果导电材料的缺陷扰乱了涡流循环，则与探头的磁耦合发生变化，并且可以通过测量线圈阻抗变化来读取缺陷信


    产品规格

　　OmniScan MX

　　外形尺寸(宽x***x深)：321mm×209mm×125mm(12.6英寸×8.2英寸×5.0英寸)

　　重量：4.6 kg(10.1 lb)，包括模块和一个电池

　　显示：21厘米(8.4英寸)TFT液晶显示器，800像素×600像素，1600万色

　　电源：智能锂离子电池(***多2个)，DC-in电压15 V至18 V(***小50 W)

　　电池寿命：***少6小时，两节电池; 在正常工作条件下每个电池***少3小时

　　数据存储：CompactFlash卡，大多数标准USB存储设备，或通过快速以太网，内部32 MB DiskOnChip

　　I / O端口：3个USB端口，视频输出视频输出(SVGA)，以太网10/100 Mbps，2轴编码器，4个数字输入(TTL)。

　　工作温度范围：0°C至40°C; 0°C至35°C，32：128 PA(32ºF至104ºF; 32ºF至95ºF，32：128 PA)

　　存储温度范围：-20°C至70°C(-4ºF至158ºF)相对湿度0%至95%非冷凝。没有进气口; 防溅设计。

　　MX模块兼容性

　　OMNI-M-ECT4：支持常规涡流和键测试C-扫描(不包括适配器)

　　OMNI-M-ECA4-32：支持涡流阵列，常规涡流和键测试C扫描(不包括适配器)

　　ECT / BT和ECA模块

　　连接器：BNC绝对探头(ECT)，4通道通用Fischer 19引脚(ECT和BT)以及用于ECA探头的OmniScan连接器

　　频道数量：1至4(ECT); 32(ECA)，可扩展至64个外部多路复用器; 1(BT)带适配器

　　探测兼容性：用于ECT和ECA探头的绝对，差分，桥，反射(驱动器拾取)。

　　支持通过使用适配器(也需要扫描仪)选择BondMaster俯仰式探针。

　　探测识别：针对ECA和BT探头的自动探头识别和设置。

　　频率：2典型的大多数ECA和ECT设置或***多8个定制ECT应用程序或Bond测试C扫描

　　工作频率：20 Hz至6 MHz

　　***大电压：12 Vp-p到10Ω

　　获得：ECT和ECA：34 dB至74 dB。BT：28 dB至68 dB。附加可调软件增益为0 dB至30 dB。

　　相位旋转：0°至360°，增量为0.1°

　　获取(测量)率：1 Hz至15 kHz，取决于配置。

　　A / D分辨率：16位

　　过滤：FIR低通，FIR***通，FIR带通，FIR带阻(可调截止频率)，中值滤波器(从2点到200点变化)，平均滤波器(从2点到200点的变量)

　　频道处理：真正的自动混音，灵敏度归一化和编码器校准

　　编码器：基于时间，一行扫描或光栅扫描(2轴)

　　警报：3个报警，每个报警可配置为饼状，框，环/圈。报警输出为视觉，TTL和声音。

　　模拟输出：是 - 仅一个频道。
